最近有很多客戶都在問電感線圈大小與什么有關，今天小編就來帶你了解影響電感線圈大小的因素；
電感線圈大小與什么有關，電感線圈是電路中非常常見的電子器件，它利用電磁感應的原理工作。在平常的實驗中，電感線圈常常需要自己纏繞。我們?cè)谏洗握n中試著纏了幾個電感線圈，也通過測試儀器測出了它的電感量。通過比較我們發現，采用同樣的磁環、相同的導線，纏出的電感量也不盡相同。考慮到實際應用中可能涉及到的因素更多，那么究竟哪些因素影響了電感量、它們之間的關系又是怎樣的，就是一個值得研究探討的問題。

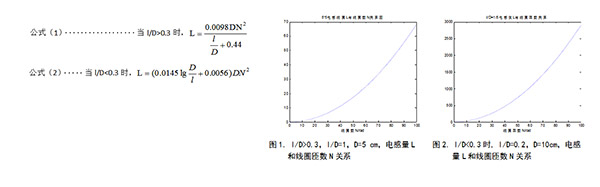

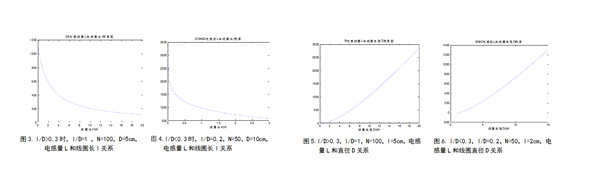

電感線圈大小與什么有關，對于單層圓筒線圈電感:其電感值與線圈數、線圈直徑近似成指數關系，與線圈長度成對數關系，同時可知，對不同的l/D比，具體關系也不一樣。

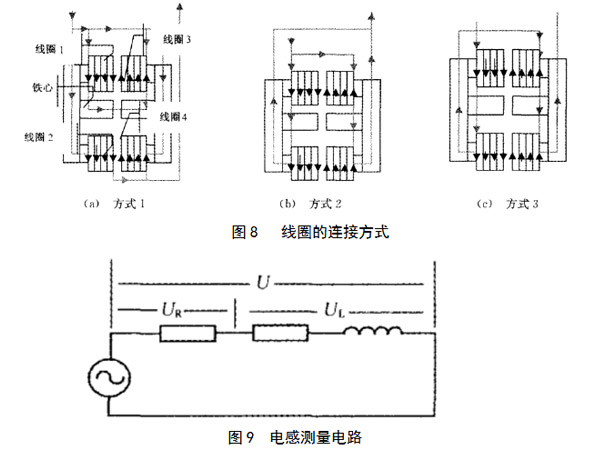

電感線圈大小與什么有關，心對不同線圈連接方式下電感的影響:
1、采用不同連接方式的總回路中的電感值不同，當四個線圈并聯連接時電感值最小，回路中電流最大;當四個線圈反串時回路電感最大，回路電流最小。無論從流經每個線圈的電流大小還是從線圈中分配的能量分析，選用四個線圈反串的連接方式是最合適的。
2、對于有鐵心的線圈，當兩個線圈安置在同一塊鐵心上時，鐵心會對兩線圈的互感產生決定影響，并且由于鐵心的此話是非線性的，所以其電感值不是唯一的，不同的電流下的電感值不同。
綜上所述電感線圈大小與什么有關，與線圈的直徑、圈數、漆包線直徑、纏繞密度等有關。想了解更多關于電感線圈的知識歡迎咨詢；
