    大功率共模電感-磁芯選擇時的注意事項[頤特電子]

    文章出處:責任編輯:人氣:-發表時間:2020-06-11 08:47【

      大功率共模電感在很多電感廠家中都是耳熟能詳的,但是共模電感磁芯選擇時的注意事項有哪些呢?

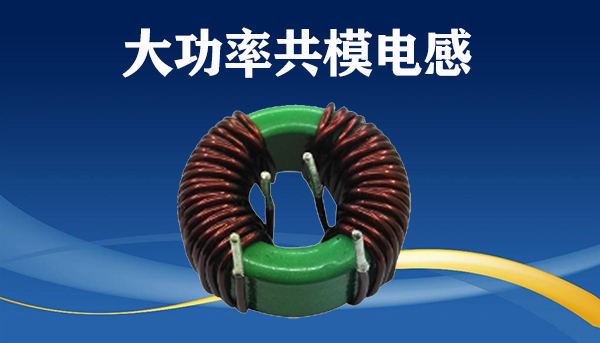

    大功率共模電感

      對大功率共模電感電流起到抑制作用,而當兩線圈流過差模電流時,磁環中的磁通相互抵消,幾乎沒有電感量。

      大功率共模電感磁芯選擇時的注意事項?  電感廠家可以根據共模電感的額定電流、直流電阻以及額定頻率下阻抗值要求,可以按步驟進行設計:

      1、根據阻抗值計算最小電感值

      2、選擇導線

      3、選擇共模電感磁芯材料以及磁芯尺寸

      4、確定線圈匝數

      大功率共模電感磁芯的最小電感值計算公式:

      Xl為頻率為f時的阻抗值

      扼流線圈電感值是用負載(單位: Ohms)除以信號開始衰減時的角頻率或以上頻率。例如,在50Ω的負載中,當頻率達到 4000 Hz 或以上時信號開始衰減,則需要使用 1.99 mH (50/2π×4000))的電感。

      大功率共模電感磁芯在制作時的注意事項:

      1、制作在無線線圈磁芯上的導線要相互絕緣,以保證在瞬時過電壓作用下線圈的匝間不發生擊穿短路。

      2、當共模電感線圈流過瞬時大電流時,磁芯不要出現飽和。

      3、大功率電感線圈中的磁芯應與線圈絕緣,以防止在瞬時過電壓作用下兩者之間發生擊穿。

      4、共模電感磁芯應盡可能繞制單層,這樣做可減小線圈的寄生電容,增加電感線圈對瞬時過電壓的傳授能力。

        想要了解更多大功率共模電感,歡迎咨詢!

    聯系頤特


    -THE END -
