    繞線電感和什么因素有關?- 頤特電子

    文章出處:責任編輯:人氣:-發表時間:2019-06-17 20:21【

    繞線電感


    繞線電感和什么因素有關?答案是繞線電感跟磁芯和導線有關。

    磁芯和導線是構成繞線電感的兩大最核心材料,影響著電感的最基礎性能。

    磁芯對繞線電感的影響

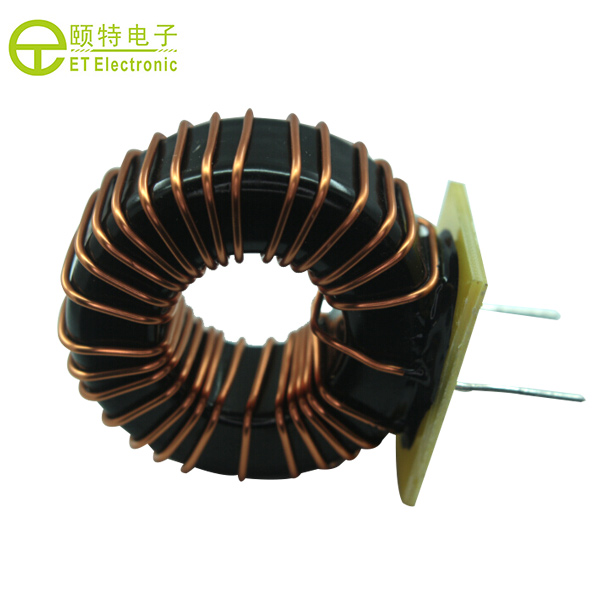

    工字電感,R棒電感,磁環電感線圈以及絕大多數的貼片功率電感都是典型的繞線電感。他們共同的特點就是由漆包線纏繞著磁芯。磁芯對繞線電感的影響包括感量,DCR,額定電流等方面,這種影響跟磁芯的材料,規格尺寸等等都有關系。

    1、磁芯材料對繞線電感的影響

    不同磁芯材料具有不同的磁通量,如果保其他因素不變,更換形狀及規格尺寸完全相同但是不同材料的磁芯,將會影響繞線電感的電感量。

    根據繞線電感的電感量計算公式L=(k*μ0*μs*N*N*S)/l可知。磁芯材料的磁導率μs越大,則繞線電感的電感量越高。

    2、磁芯規格尺寸對繞線電感的影響

    我們知道,有磁芯的線圈擁有比空心線圈電感量大。磁芯對繞線電感的電感量有加強的影響。一般來說,在保證繞線電感匝數不變的情況下,我們可以另外一個電感量計算公式 L=μ×S*(N*N)/ l知道:磁芯越粗(磁芯直徑增加),S變大則電感量越大。而如果保證其他在其它參數不變的情況下,磁芯直徑增加,感值變小,DCR變大,直流疊加能力變大。原因是銅線隔斷磁通,讓磁路變長,總磁阻變大,L=N^2/R, R變大,L變小。另外磁芯規格尺寸對還會影響到繞線電感的封裝尺寸,磁芯規格越大,當然電感的封裝尺寸也越大。

    3、磁芯影響繞線電感的使用范圍

    運用不同磁芯制作的繞線電感,因?yàn)榇判静牧闲阅艿南拗疲涫褂梅秶矔兴煌@玷F氧體磁芯的繞線電感其DCR較大,居里溫度高,可用作功率電感,扼流圈,儲能電感而鐵粉芯材料的繞線電感具有較強的EMC特性,更適合做減少電磁干攏的濾波器使用。

    以上是頤特電子提供的信息資訊,想了解更多資訊,可以撥打我們的熱線電話:0769-82053495。
