    貼片功率電感額定電流-兩種額定電流的解釋[頤特電子]

    文章出處:責任編輯:人氣:-發表時間:2020-04-20 08:40【

      在實際的電源設計中,功率電感的選擇尤為關鍵。在DC-DC轉換器中,電感器是僅次于IC的核心元件。通過選擇恰當?shù)碾姼衅鳎軌颢@得較高的轉換效率。在選擇電感器時所使用的主要參數有電感值、額定電流、直流電阻等。其中在選擇貼片功率電感額定電流時,根據電感的規格書,會發現電感的額定電流有兩種,這兩個額定電流的定義是什么呢,在選型電感時,我們應該如何選擇合適的電流參數,文章里會做一定的解釋。

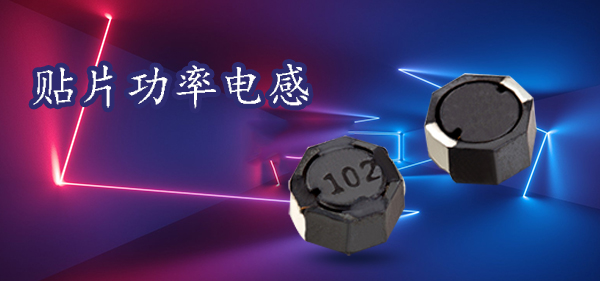

    貼片功率電感額定電流

      貼片功率電感額定電流有兩種額定電流的解釋1、Heating Current功率電感在DC-DC電路中,電流經過時,會消耗一定的功率(銅耗Copperloss+磁耗Coreloss),消耗功率會導致電感的溫度上升,電感一般工作溫度有一定范圍,比如WE的電感允許的operating temperature:-40°C-+125°C,ambient temperature:-40°C-+85°C。為了電感可以在一定的溫度范圍內正常工作,貼片電感廠商會給出一個"基于電感溫度上升的額定電流"即Heating Current,這個參數的限定值是根據電流在電感上的熱效應定義的,在大部分公司的電感的手冊里,以Idc(直流電流)來表示這個電流。Heating Current定義為在電感上加上一定的直流電流,在自然對流的冷卻條件下,電感上的溫升為40°C時,電感里通過電流的電流值。

      貼片功率電感額定電流,不同廠商的Heating Current的定義可能略有出入,在選型器件時,需詳細看一下數據表格下面的note。注意:評估Heating Current一般都是直流電流,因?yàn)橹绷麟娏鞑粫?huì)導致電感的鐵損,如果采用交流電流來評估的話,情況就復雜的多。2、Saturation Current(飽和電流)電感中直流電流的增加時,貼片功率電感透磁率的數值會逐漸減少,因此電感值會緩慢下降。電感廠商會根據電感的電感值的下降程度為指標的額定電流,"基于電感值的變化率的額定電流",即Saturation Current,大部分電感廠商將電感值下降20%時的通過電感直流電流作為額定電流。

    想要了解更多貼片功率電感額定電流,歡迎咨詢!
