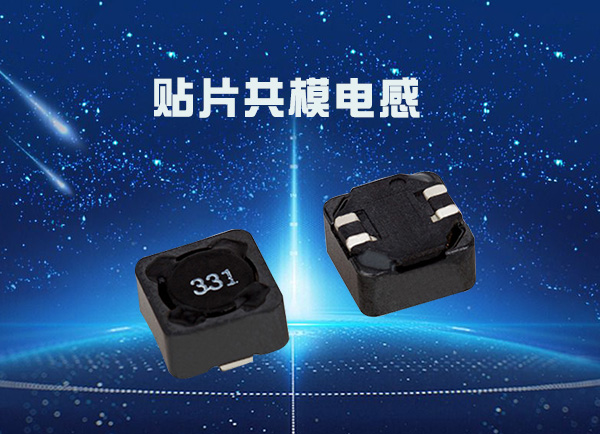

貼片共模電感漏感是如何形成的呢？緊密繞制，且繞滿一周的環形線圈，即使沒有磁芯，其所有磁通都集中在線圈“芯”內。但是，如果環形線圈沒有繞滿一周，或者繞制不緊密，那么磁通會從芯中泄漏出來。這種效應與線匝間的相對距離和螺旋管芯體的磁導率成正比。

　　共模扼流圈有兩個繞組，這兩個繞組被設計成使它們所流過的電流沿線圈芯傳導時方向相反，從而使磁場為0。如果為了安全起見，芯體上的線圈不是雙線繞制，這樣兩個繞組之間有相當大的間隙，自然引起貼片共模電感漏感，這即是說，磁場在所關心的各個點上并非真正為0。共模扼流圈的漏感是差模電感。事實上，與差模有關的磁通必須在某點上離開芯體，換句話說，磁通在芯體外部形成閉合回路，而不僅僅只局限在環形芯體內。

　　貼片共模電感漏感，如果芯體具有差模電感，那么，差模電流會使芯體內的磁通發生偏離零點，如果偏離太大，芯體便會發生磁飽和現象，使共模電感基本與無磁芯的電感一樣。結果，共模輻射的強度如同電路中沒有扼流圈一樣。差模電流在共模環形線圈中引起的磁通偏離可由下式得出：

　　是芯體中的磁通變化量，Ldm是測得的差模電感，是差模峰值電流，n為共模線圈的匝數。

　　由于可以通過控制B總，使之小于B飽和，從而防止芯體發生磁飽和現象，有以下法則：

　　是差模峰值電流，Bmax是磁通量的較大偏離，n是線圈的匝數，A是環形線圈的橫截面積。Ldm是線圈的差模電感。

　　共模扼流圈的差模電感可以按如下方法測得：將其一引腿兩端短接，然后測量另外兩腿間的電感，其示值即為共模扼流圈的差模電感。

想要了解更多關于貼片共模電感漏感，歡迎咨詢！
